Автор Тема: Установочный комплект вместо трмблера. Подскажите пожалуйста!  (Прочитано 107872 раз)
CASPER
Флудер. Уровень - ВСЕВЫШНИЙ.


Карма: +30/-0
Сообщений: 2567


Фашистка OVA C16NZ IEFI-6 блонда

Пол: Мужской
Из:Бахмут

Регистрация: 03.11.2014


Активность за 30 дней
0%
Offline Offline

378161788
« Ответ #300 : 17-01-2015, 18:38:27 »

Ты что движок сжал? Смеяться
та мозг уже малость припух  Сумасшедший
Записан

Правда от истины отличается тем, что истины не знает никто, а правду знают все, только у каждого она своя.
Хорошая машина КАМАЗ! Вот я купил, и не жалею. НИКОГО!!!
Чувство ритма в мужчине заложено генетически, ему нужно только разрешить.(с) М.Жванецкий
CASPER
Флудер. Уровень - ВСЕВЫШНИЙ.


Карма: +30/-0
Сообщений: 2567


Фашистка OVA C16NZ IEFI-6 блонда

Пол: Мужской
Из:Бахмут

Регистрация: 03.11.2014


Активность за 30 дней
0%
Offline Offline

378161788
« Ответ #301 : 17-01-2015, 19:02:46 »

итак
схема ланос МОНО http://www.ex.ua/503494883085]http://www.ex.ua/503494883085

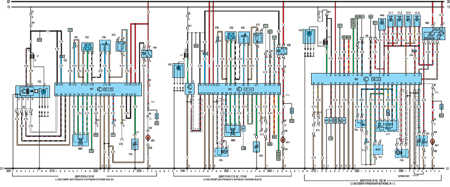

схема C16NZ http://www.parts66.ru/_upload/manuals/mn_73097_1.jpg
разберемся с цветами на схеме ланос МОНО
BL - синий
SW - черный
GN - зеленый
RT - красный
BR - коричневый
BRBL - коричневый\синий
BRWS - коричневый\белый
BRRT - коричневый\красный
RTBL - красный\синий
BRGE - коричневый\желтый
SWBR - черный\коричневый
BLRT - синий\красный
GNWS - зеленый\белый
BLGN - синий\зеленый
BLSW - синий\черный
GRSW - зеленый\черный
GRRT - зеленый\красный
SWGE - черный\желтый
SWRT - черный\красный
« Последнее редактирование: 17-01-2015, 19:35:14 от CASPER » Записан

Правда от истины отличается тем, что истины не знает никто, а правду знают все, только у каждого она своя.
Хорошая машина КАМАЗ! Вот я купил, и не жалею. НИКОГО!!!
Чувство ритма в мужчине заложено генетически, ему нужно только разрешить.(с) М.Жванецкий
Technolog
Сергей


Карма: +267/-6
Сообщений: 16204


ОKE 1.7 D > OVA 1.8 > OVC 2.2

Пол: Мужской
Из: Ukraine , Запоріжжя

Регистрация: 25.04.2009


Активность за 30 дней
0%
Offline Offline

« Ответ #302 : 17-01-2015, 19:13:12 »

BL - синий
SW - черный
BRBL - коричнево-синий
GN - зеленый
RT - красный
BR - коричневый
BRWS - коричнево-белый
BRRT - коричнево-красный
RTBL - красно-синий
BRGE - коричнево-желтый
SWBR - черный\коричневый
BLRT - синий\красный
GNWS - зеленый\белый
BLGN - синий\зеленый
BLSW - синий\черный
GRSW - зеленый\черный
GRRT - зеленый\красный
SWGE - черный\желтый
SWRT - черный\красный
Записан

Плохой день на рыбалке лучше, чем хороший день на работе!
Raspberry Автор темы
Кристина


Карма: +113/-4
Сообщений: 5055


VW Passat B5+

Пол: Женский
Возраст: 34
Из: Ukraine , Украiна, Харкiв

Регистрация: 23.03.2013


Активность за 30 дней
0%
Offline Offline

« Ответ #303 : 17-01-2015, 19:19:27 »

не очень удобно показано

вот схема по которой все делается элементарно

берем две хсемы - сравниваем, и переставляе соответвующие штырьки. Плюс дополняем провода ДПКВ, провода с трамблера используем для модуля заэигания.

форсунки соединиям в одну, при установке полного инжектора - разьединяем и подставляем к форусункам.

ЭБУ - прошивки - здесь все просто - можно ездить на родной ланос. отлично работает все без доработок.




* 20140802_170458res.jpg (287.34 Кб, 1024x768 - просмотрено 606 раз.)

* 20140802_170534res.jpg (334.91 Кб, 1024x768 - просмотрено 577 раз.)
Записан
Raspberry Автор темы
Кристина


Карма: +113/-4
Сообщений: 5055


VW Passat B5+

Пол: Женский
Возраст: 34
Из: Ukraine , Украiна, Харкiв

Регистрация: 23.03.2013


Активность за 30 дней
0%
Offline Offline

« Ответ #304 : 17-01-2015, 19:22:28 »

еще хотела добавить - моновпрыск опель или ланос ничем не отличается от полного впрыска кроме соединения паралельно  проводов форсунок.
при установке полного впрыска в дальнейшем - провода разьединяются и подключаются попарно по две форсунки.

если есть вопросы - пиши помогу

буду так же провода безхозные. как минимум 4.

не помню точного цвета - но эти провода идут к колодке диагностики.

мало того, будут еще провода не совпадающие по цветам(возможно).

не пугаться, но проверять все тестером.

свои советы я дала, за сиим откланяюсь :*
Записан
Raspberry Автор темы
Кристина


Карма: +113/-4
Сообщений: 5055


VW Passat B5+

Пол: Женский
Возраст: 34
Из: Ukraine , Украiна, Харкiв

Регистрация: 23.03.2013


Активность за 30 дней
0%
Offline Offline

« Ответ #305 : 17-01-2015, 19:24:55 »

блииин всего и не расскажешь...
у тахометра на ЭБУ - два пина. по умолчанию кажется c1 или c2.

но нужно залезть tuner pro и поставить на одно или второе значение, так как не работало с начала на втором пине.
Записан
Technolog
Сергей


Карма: +267/-6
Сообщений: 16204


ОKE 1.7 D > OVA 1.8 > OVC 2.2

Пол: Мужской
Из: Ukraine , Запоріжжя

Регистрация: 25.04.2009


Активность за 30 дней
0%
Offline Offline

« Ответ #306 : 17-01-2015, 19:37:41 »

блииин всего и не расскажешь...
у тахометра на ЭБУ - два пина. по умолчанию кажется c1 или c2.

но нужно залезть tuner pro и поставить на одно или второе значение, так как не работало с начала на втором пине.
По-моему там разница в 8-ми и 16-ти клапанных движках...
Записан

Плохой день на рыбалке лучше, чем хороший день на работе!
CASPER
Флудер. Уровень - ВСЕВЫШНИЙ.


Карма: +30/-0
Сообщений: 2567


Фашистка OVA C16NZ IEFI-6 блонда

Пол: Мужской
Из:Бахмут

Регистрация: 03.11.2014


Активность за 30 дней
0%
Offline Offline

378161788
« Ответ #307 : 17-01-2015, 19:53:48 »

спасибо

из того, что я заметил, кроме переброски самих контактов в колодке нужно сделать ещё кое-что
- добавить перемычку С10-С15 в разъеме ЭБУ
- откусить провод с контакта В октан-корректора
- прокинуть провода с ДТВ на Д3 и Д2
- переставить провода в разъеме ШДХХ согласно схеме ланосМОНО
- прокинуть экранированный провод от ДПКВ на ноги В3 и А2, экран обоими концами на массу
- провода на трамб использовать на ДИС-модуль

что пропустил?

на родной схеме нет проводов, которые на схеме ланосМОНО приходят на В4 (кор\бел) и опять же В4 (черн\кор) - реле вентилятора. ошибка на схеме ланосМОНО? что делать с этими проводами и где их брать? что за реле вентилятор? Карлсон?

как тах может работать от С2, если там висит ЧЕК?

в родной колодке хватает разъемов, в смысле "мам" для подключения ДПКВ и ДТВ?
« Последнее редактирование: 17-01-2015, 20:07:51 от CASPER » Записан

Правда от истины отличается тем, что истины не знает никто, а правду знают все, только у каждого она своя.
Хорошая машина КАМАЗ! Вот я купил, и не жалею. НИКОГО!!!
Чувство ритма в мужчине заложено генетически, ему нужно только разрешить.(с) М.Жванецкий
Raspberry Автор темы
Кристина


Карма: +113/-4
Сообщений: 5055


VW Passat B5+

Пол: Женский
Возраст: 34
Из: Ukraine , Украiна, Харкiв

Регистрация: 23.03.2013


Активность за 30 дней
0%
Offline Offline

« Ответ #308 : 17-01-2015, 21:11:10 »

По-моему там разница в 8-ми и 16-ти клапанных движках...

Конечно есть разница. Мозги разные.
Записан
Raspberry Автор темы
Кристина


Карма: +113/-4
Сообщений: 5055


VW Passat B5+

Пол: Женский
Возраст: 34
Из: Ukraine , Украiна, Харкiв

Регистрация: 23.03.2013


Активность за 30 дней
0%
Offline Offline

« Ответ #309 : 17-01-2015, 21:15:21 »

спасибо

из того, что я заметил, кроме переброски самих контактов в колодке нужно сделать ещё кое-что
- добавить перемычку С10-С15 в разъеме ЭБУ
- откусить провод с контакта В октан-корректора
- прокинуть провода с ДТВ на Д3 и Д2
- переставить провода в разъеме ШДХХ согласно схеме ланосМОНО
- прокинуть экранированный провод от ДПКВ на ноги В3 и А2, экран обоими концами на массу
- провода на трамб использовать на ДИС-модуль

что пропустил?

на родной схеме нет проводов, которые на схеме ланосМОНО приходят на В4 (кор\бел) и опять же В4 (черн\кор) - реле вентилятора. ошибка на схеме ланосМОНО? что делать с этими проводами и где их брать? что за реле вентилятор? Карлсон?

как тах может работать от С2, если там висит ЧЕК?

в родной колодке хватает разъемов, в смысле "мам" для подключения ДПКВ и ДТВ?


Я могу ошибаться на счет с2. Но там два варианта на тах. Меняется с помощью программы редактирования прошивки. Провода действительно безхозные есть. Часть так и остаются а часть надо звонить. На счет хватает ли разьемов не помню. У меня был оазьем донор. И старые провода с них разьемы не срезала. Реле вентилятора если не ошибаюсь управление по минусу через реле. Вообщем могу дать номер свой и какие вопросы что помню помогу.
Записан
Max VMS


Карма: +30/-0
Сообщений: 661


1.3 Full injector IEFI-6

Пол: Мужской
Возраст: 43
Из: Ukraine , Бердянск

Регистрация: 09.04.2012


Активность за 30 дней
0%
Offline Offline

« Ответ #310 : 17-01-2015, 22:36:30 »

Цитировать
- прокинуть экранированный провод от ДПКВ на ноги В3 и А2, экран обоими концами на массу
.......

землю в одной точке поближе к мозгу
Записан

CASPER
Флудер. Уровень - ВСЕВЫШНИЙ.


Карма: +30/-0
Сообщений: 2567


Фашистка OVA C16NZ IEFI-6 блонда

Пол: Мужской
Из:Бахмут

Регистрация: 03.11.2014


Активность за 30 дней
0%
Offline Offline

378161788
« Ответ #311 : 28-01-2015, 14:18:48 »

Комрады! А ёсть у кого фотки по вживлению ланосячьего кронштейна под ДИС-модуль (катушку зажигания, бобину) на родную постель РВ ц16нз? Ушей-то крепёжных нету. Сверлить?
Записан

Правда от истины отличается тем, что истины не знает никто, а правду знают все, только у каждого она своя.
Хорошая машина КАМАЗ! Вот я купил, и не жалею. НИКОГО!!!
Чувство ритма в мужчине заложено генетически, ему нужно только разрешить.(с) М.Жванецкий
OLLEG


Карма: +61/-0
Сообщений: 1304


Номер авто:

¯\_(ツ)_/¯

Пол: Мужской
Возраст: 51
Из: Ukraine , Баштанка

Регистрация: 29.09.2014


Активность за 30 дней
0%
Offline Offline

« Ответ #312 : 28-01-2015, 14:35:50 »

Комрады! А ёсть у кого фотки по вживлению ланосячьего кронштейна под ДИС-модуль (катушку зажигания, бобину) на родную постель РВ ц16нз? Ушей-то крепёжных нету. Сверлить?

У меня с трамба крепеж  шептать
Записан
Raspberry Автор темы
Кристина


Карма: +113/-4
Сообщений: 5055


VW Passat B5+

Пол: Женский
Возраст: 34
Из: Ukraine , Украiна, Харкiв

Регистрация: 23.03.2013


Активность за 30 дней
0%
Offline Offline

« Ответ #313 : 28-01-2015, 14:38:52 »

Набери ж все расскажуууу))))
Записан
CASPER
Флудер. Уровень - ВСЕВЫШНИЙ.


Карма: +30/-0
Сообщений: 2567


Фашистка OVA C16NZ IEFI-6 блонда

Пол: Мужской
Из:Бахмут

Регистрация: 03.11.2014


Активность за 30 дней
0%
Offline Offline

378161788
« Ответ #314 : 28-01-2015, 15:07:13 »

и шо, у всех на пеньках от трамба установлен ДИС?
Записан

Правда от истины отличается тем, что истины не знает никто, а правду знают все, только у каждого она своя.
Хорошая машина КАМАЗ! Вот я купил, и не жалею. НИКОГО!!!
Чувство ритма в мужчине заложено генетически, ему нужно только разрешить.(с) М.Жванецкий
